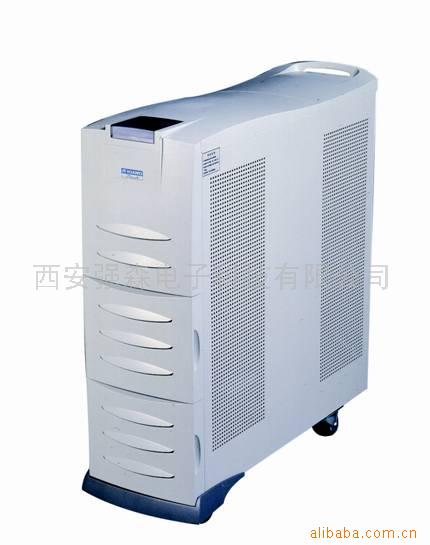

Emerson  iTrust UH11/31系列

       Emerson  iTrust系列全数字在线式UPS是艾默生网络能源集多年不间断电源开发经验，自主开发设计的完全适用于中国电网环境及用户习惯的交流不间断电源系统，产品包括UH11系列1KVA,2KVA,3KVA,6KVA,10KVA和UH31系列10KVA、15KVA、20KVA共8个品种。

        Emerson  iTrust 在线式UPS产品采用最先进的全数字控制技术，在具有优异的电气性能和可靠性的同时，满足国际安规及电磁兼容标准，具有完善的智能监控及网络管理功能和完美的外观造型，是性能优异、高可靠性的电源保护产品。

一、DSP全数字控制技术

        Emerson  iTrust系列UPS采用TI公司的DSP(Digital Signal Process)数字信号处理器TMS320C- 240 作为主控单元，指令周期仅为50nS，运算速度比传统的51/52、MOTOROLA68系列单片机快10—20倍，并可通过其外设库中独特的事件管理器模块直接产生高频PWM波对UPS逆变器进行控制，简化了UPS的控制电路，提高了控制的灵活性和稳定度。由于采用了全数字控制，避免了模拟控制所固有的硬件参数漂移等缺陷，保证了产品的一致性和可靠性。 目前，公司已申请并拥有了DSP控制方面的七项技术专利。

        由于采用了DSP全数字控制技术，产品的MTBF大于20万小时，具有与国外大功率UPS产品相当的可靠性。

二、针对中国电网环境的专业设计

        1、宽输入电压/频率范围

        输入电压/频率范围的宽窄直接决定了UPS适应电网的能力。

Emerson  Emerson  iTrust系列UPS设计的输入相电压范围为120~276VAC，其中160VAC以上可带满载工作，120VAC时可带半载工作。

UH31三进单出系列产品具有业内独创的缺相工作能力，输入缺一相，另两相正常，可输出50 %额定容量；输入缺两相，另一相正常，可输出25 %额定容量。

由于UPS通常情况下带载50%~70%，即使电网电压低于160VAC，Emerson  Emerson  iTrust系列UPS仍可长期稳定的工作。鉴于我国电网质量普遍较差（有些地区电网电压长期在160VAC以下），上述特点完全可以适应国内各种电网环境，与其他同类产品相比（输入电压范围大都在170~260VAC之间，三相输入产品无法在输入缺相条件下工作），降低了电池转换频度，延长了电池的使用寿命，更大程度的避免了电网故障可能给用户带来的危害。另外，Emerson  Emerson  iTrust系列UPS设计的输入频率范围为50Hz±10%，接入各种燃油发电机均可稳定工作。

         2、绿色环保电源

Emerson  Emerson  iTrust系列UPS的输入整流器部分，运用先进的倍压PFC技术使输入功率因数高于0.99，提高了对电能的利用率，减小了无功电流的输入，避免了对电网的谐波干扰，所配置的发电机容量为UPS实际所需容量的1.5倍以下，降低了输入配电成本。

Emerson  Emerson  iTrust系列UPS的整机电磁兼容性通过了信息产业部、广电总局、国家技术监督局、国防通信设备入网测试，技术指标完全满足欧洲标准EN50091-2(CLASS B)，成为业内最优产品，与其他厂家同类产品相比，大大减少了对人体及精密设备的电磁辐射干扰，同时具备最强的抗电磁干扰能力，即适合于医疗及办公环境使用，也能够承受恶劣的工业生产环境。

3、安全防雷保护

雷击、闪电会在输入/输出电源线上产生瞬间高压、大电流，影响用户网络系统、服务器、计算机及精密设备的稳定运行，严重时会造成设备损坏。

低压供电系统的接地和防雷是一项系统工程，UPS的接地和防雷仅是这项系统工程的一部分。根据相关国际、国内及行业标准的要求，在电力线引入UPS机房前的交流电力变压器的高压侧和低压侧均应采取相应的防雷措施，对引入UPS机房的低压电力电缆的长度和接地方式、机房的避雷、机房的屏蔽及机房的防雷地线等均有严格要求。

Emerson  Emerson  iTrust系列UPS具有完善的防雷措施，所用防雷器件均来自国际知名厂家或采用军品级产品，防雷装置严格按照IEC标准设计和安装。

Emerson  Emerson  iTrust系列UPS内部安装了标准的D级防雷器，并推荐用户选用艾默生网络能源生产的SPD24SZ型C级防雷器。该防雷箱满足如下标准：

IEC 1312－3《雷电电磁脉冲的防护 第3部分：浪涌保护器的要求》，

IEC 1000－4《电磁兼容性实验和测量技术》，IEC-60664，IEC-61312，IEC-61643。

内部设有过流保护与告警电路干接点，面板有显示防雷状态指示灯。

能耐受雷击电流波形为8/20μS ，共模幅值为20KA；差模幅值为10KA的冲击；共模残压不高于2.5KV，差模残压不高于2KV。

防雷装置应能承受模拟雷击电压波形为10/700μs，电压幅值为6KV的冲击；共模残压不高于2.5KV，差模残压不高于2KV。

由于UPS为大漏电流系统，为确保用户的人身安全，UPS在使用前必须保证可靠接地，即将UPS的保护地（UPS金属外壳）连接到UPS机房的地线排上。对于1KVA～3KVAUPS，需保证UPS交流输入插头的地线插片和机房的地线排可靠相连；对于6KVA～10KVAUPS，需保证UPS后部端子排上的输入地线端子和机房的地线排可靠相连。另外，UPS机房接地排的工频接地电阻应符合相关标准的规定，一般宜小于5欧姆。每台Emerson  Emerson  iTrust系列UPS都经过了UPS内部接触电阻测试，可以确保UPS内部地线连接的可靠性和安全性。在上述其它低压供电系统防雷措施按规定完成后，完全能将雷电对UPS机房的危害降低到最小程度。

Emerson  Emerson  iTrust系列UPS配置的防雷装置在实现对计算机及计算机网络的防雷保护的同时，还可以完成对UPS的防雷保护，充分保护用户在网络系统和电源系统上的投资。

三、智能化的电池管理

         1、自动调节电池放电终止电压

        由于UPS标准机与长延时机电池放电倍率有所不同，根据国内外电池生产厂家提供的技术标准，两者电池放电终止电压保护点的设置也应区别对待，否则将严重缩短蓄电池寿命。

        根据
