一、序言

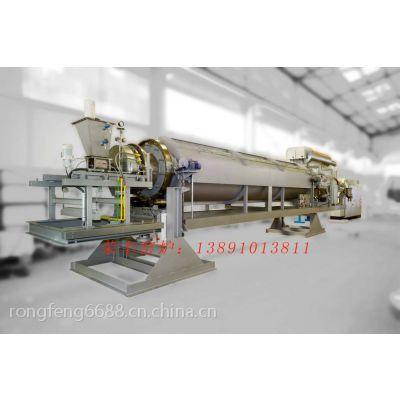

RF-RL系列转炉是连续式生产，适用于工矿企业、科研院所做实验、中试、产业化生产使用。其特点为：
1、动态煅烧，相对于静态匣钵装载煅烧的方式，能够克服粉体物料煅烧过程中所产生的生烧、过烧、夹生等缺陷，从而提高了粉体物料的反应时间和品质均匀性。
2、所有耐火材料均选用陶瓷纤维模块，具有重量轻、温度均匀性好、升温速度快、热稳定性好、节能等优点。窑炉使用功率远远小于其他同类产品，大大的降低了生产成本。
3、回转体材料选用进口耐热合金制作炉管,具有耐高温、耐一定的酸碱，不易磨损，强度高等特点。
4、温度控制采用PID控制方式，具有结构简单、稳定可靠、调整方便、适用范围广等优点。可以根据工艺设置不同的温度曲线，不同的升温时间和保温时间。
5、本设备所有原材料精挑细选，设备性价比高。
二、设计方案：
2.1、技术参数
（1）生产模式： 连续式生产；
（2）焙烧方式： 动态回转式焙烧；
（3）工作区尺寸： 金属炉胆总长12000mm，炉管截面圆直径φ1000mm，壁厚15mm；
（4）金属炉管材质：316L耐腐蚀合金；
（5）装机功率：加热功率260Kw±10％(满负荷)；
（6）保温功率：80～120kw±10％；
（7）额定电压： 220V/380V50HZ；
（8）设计温度：RT~1000℃；
（9）加热丝材质：0Cr27Al7Mo2；
（10）测温点：9个；
（11）控温区数：9区 ；
（12）温控精度：≤±2℃；
（13）金属筒转速：0.1—1rp/min；
（14）设备外形尺寸：L16800×W2500×H4200(mm)（以***终制造为准）；
（15）炉管填充为：25％ ；
（16）进料电机功率：2.2 kw ；
（17）回转电机功率：7.5 kw ；
（18）引风机功率：4.0kw × 2 ；
（19）加料仓容积：240L；
（20）主体框架：20#工字钢及20#槽钢；
（21）外饰板；拉丝不锈钢；
（22）设备表面温升：< 50℃；
（23）物料出炉温度：≤50℃。
