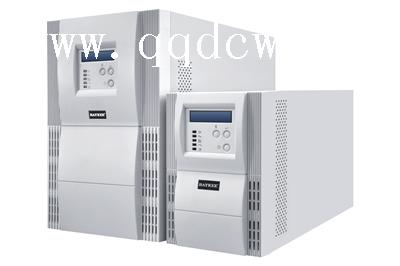

柏克FEPS系列单相、三相智能数字化EPS，有BK11小功率和BK33中大功率，作为消防设备应急电源，容量从0.5KVA到500KVA，能够满足不同的消防应急需要，采用高速微处理器（MCU）和可编程逻辑器件（CPLD），经软件编程控制。是集国际最新的控制器件和最先进的软件为一体的电源产品，功率器件采用当今最先进的第六代低损耗大功率IGBT和静态开关，应用于消防应急设备的专用电源。
一、主要性能特点：◆ 屏柜式设计，直观的大屏幕LCD中英文显示，LED状态指示；
◆ 流程图运行状态直观显示，智能图标触摸按钮，表格式的数据资料显示、事件记录显示，中英文可选菜单操作。
◆ 逆变器后备工作模式设计，高速的静态开关切换。
◆ 智能数字化控制技术：采用三块高速微控制器和可编程逻辑器件来实现电路控制，参数设定、运行管理、先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。经过数码变换的正弦波电压，可确保系统超稳定运行。完美运行的新方案，满足客户的实际需要。
◆ 高效的IGBT（Insulated Gate Bipolar Transistor）逆变技术： IGBT良好的高速开关特性；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率。
◆ 优越的负载特性：完全满足从0到100%负载的跃变，而无需切换到旁路，并保护输出稳定可靠。
◆ 完善的保护功能：输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
◆ 高性能的动态特性：采用瞬时控制方式和有效值等多种反馈控制，既实现了高动态调节，减小输出电压失真度。
◆ 采用6脉波整流充电器，智能化的电池管理：智能电池充电：根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电，放电管理。延长电池的使用寿命，减少管理员的负担；
◆ 标配件电池巡检模块：可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
◆ 智能侦测功能：该系统的微处理器时时对所有的电源状态、断路器状态，熔断器状态和所有的电路工作状态进行在线侦测，如有故障立即保护并报警通知管理员。
◆ 智能通讯:RS232和RS485通讯端口真正实现多用途通讯和远程监视。
可选的干接点接口，采用无源接点实现对FEPS的状态监控。
二、
原理框图：
三、技术参数：BK11系列小功率FEPS单相应急电源主要技术参数：
| 规格 |
0.5K
VA |
1K
VA |
1.5K
VA |
2K
VA |
2.5K
VA |
3K
VA |
3.7K
VA |
4K
VA |
5K
VA |
6K
VA |
7K
VA |
8K
VA |
9K
VA |
10K
VA |
| 标称容量（KVA） |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.7 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 输入电压，频率 |
165~242VAC，50Hz±5% |
| 应急输出电压、频率 |
220V±3%，50Hz±0.5% |
| 应急输出波形 |
正弦波，失真度<3%(线性负载) |
| 动态瞬变特性 |
动态瞬变范围小于±10%，瞬变恢复时间<20mS |
| 过载保护 |
超载120%时正常运行，超载150%时立即保护 |
| 转换时间 |
由电网供电转为本电源供电<0.1秒（最大小于5S），可手动转换 |
| 电源效率 |
应急供电时:>90%,电网供电时:接近100% |
| 转换功能 |
具有手动和自动转换功能 |
| 联动控制功能 |
外部接入24V联动控制信号，转为应急供电模式 |
| 强制启动 |
启动强制启动开关后，工作在应急模式，同时电池低电压保护被关闭 |
| 保护 |
输出短路\过载\过欠压\过温等保护,缺相可运行，具备声光报警 |
| 显示 |
LED显示主电运行指示（绿色）、应急运行指示（红色）、充电运行指示（红色）和故障指示（黄色） |
LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、温度工作模式、
流程图、当前工作状态、事件记录和系统信息等 |
| 报警 |
模拟主电故障、电池低压、温度故障、断路器开路等故障，检查声音报警（消音功能）和状态指示。 |
| 运行环境 |
温度-25℃~55℃ |
| 相对湿度 |
0~90% |
| 充电功能 |
24小时基本完成充电，再次放电时达额定时间的80%以上 |
| 绝缘电阻 |
输入输出对地绝缘电阻不小于50MΩ |
| 耐压性能 |
输入输出与外壳间应能耐受频率为50×(1±0.01)Hz，电压为1250×(1±0.1)V (有效值)持续时间为
60s±5s的耐压试验，不应发生表面飞弧或击穿现象。 |
| 泄漏电流 |
在1.06倍额定电压工作时，泄漏电流不大于0.5mA |
| 电池类型 |
免维护铅酸蓄电池 |
| 标称电池电压 |
48VDC |
192VDC |
| 充电电压 |
55VDC |
220VDC(3个月自动电池均充一次,充电电压232VDC) |
| 电池低压保护 |
43.2VDC |
172.8 VDC |
| 放电时间 |
90min |
| 电池静态放电 |
静态放电电流不大于10-5C20A |
| 计算机通讯接口 |
RS232/RS485 |
| 冷却方式 |
强制风冷 |
| 噪声dB |
（根据负载和温度）距离机器1M处 |
| 40～60 |
| 外形尺寸 |
W×D×H（单位：mm） |
| 600×250×880 |
600×620×1250 |
| 重量（kg） |
60 |
63 |
68 |
70 |
75 |
77 |
78 |
79 |
80 |
83 |
168 |
169 |
170 |
171 |
BK33系列中大功率FEPS三相应急电源主要技术参数：
规格是3KVA——110KVA
|
规格
|
3K
VA
|
6K
VA
|
8K
VA
|
10K
VA
|
15K
VA
|
18.5K
VA
|
22K
VA
|
30K
VA
|
37K
VA
|
45K
VA
|
50K
VA
|
55K
VA
|
75K
VA
|
80K
VA
|
90K
VA
|
100K
VA
|
110K
VA
|
|
输入电压、频率
|
相电源165~242VAC，线电压323～418；50Hz±5%(可特制输入范围线电压285-475VAC)
|
|
应急输出电压、频率
|
相电压220V±3%，线电压380V±3%；50Hz±0.5%
|
|
应急输出波形
|
正弦波，失真度<3%(线性负载)
|
|
动态瞬变特性
|
动态瞬变范围小于±10%，瞬变恢复时间<20mS
|
|
过载保护
|
超载120%时正常运行，超载150%时立即保护
|
|
转换时间
|
由电网供电转为本电源供电<0.1秒（最大小于5S），可特制1.8MS快速转换，可手动转换
|
|
电源效率
|
应急供电时:>90%,电网供电时:接近100%
|
|
转换功能
|
具有手动和自动转换功能
|
|
联动控制功能
|
外部接入24V联动控制信号，转为应急供电模式
|
|
强制启动
|
启动强制启动开关后，工作在应急模式，同时电池低电压保护被关闭
|
|
保护
|
输出短路\过载\过欠压\过温等保护，缺相可运行，具备声光报警
|
|
显示
|
LED显示主电运行指示（绿色）、应急运行指示（红色）、充电运行指示（红色）和故障指示（黄色）LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、温度工作模式、流程图、当前工作状态、事件记录和系统信息等
|
|
运行环境
|
温度-25℃~55℃
|
|
相对湿度
|
0~90%
|
|
充电功能
|
24小时基本完成充电，再次放电时达额定时间的80%以上
|
|
绝缘电阻
|
输入输出对地绝缘电阻不小于50MΩ
|
|
耐压性能
|
输入输出与外壳间应能耐受频率为50×(1±0.01)Hz，电压为1250×(1±0.1)V (有效值)持续时间为60s±5s的耐压试验，不应发生表面飞弧或击穿现象。
|
|
泄漏电流
|
在1.06倍额定电压工作时，泄漏电流不大于0.5mA
|
|
电池类型
|
免维护铅酸蓄电池
|
|
标称电池电压
|
384VDC（32只12V电池）
|
|
电池静态放电
|
静态放电电流不大于10-5C20A
|
|
充电电压
|
432VDC
|
|
电池低压保护
|
388.8VDC
|
|
放电时间
|
大于3H
|
|
计算机通讯接口
|
RS232/RS485
|
|
冷却方式
|
强制风冷
|
|
噪声dB
|
(根据负载和温度)距离机器1M处
|
|
40~50
|
50~55
|
55~65
|
|
外形尺寸
|
W＊D＊H（单位：MM）
|
|
600*620*1250
|
600*720*1550
|
980*800*1800
|
|
重量（KG）
|
164
|
172
|
189
|
197
|
243
|
262
|
281
|
308
|
378
|
431
|
449
|
450
|
760
|
772
|
821
|
837
|
850
|
以上尺寸、重量和技术参数仅供参考，具体尺寸、重量及参数以实物或正式文件为准
