模切机
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2013年4月7日
共有 1 条同类“全自动模切机”产品信息
上一条1下一条
一、设备名称及型号

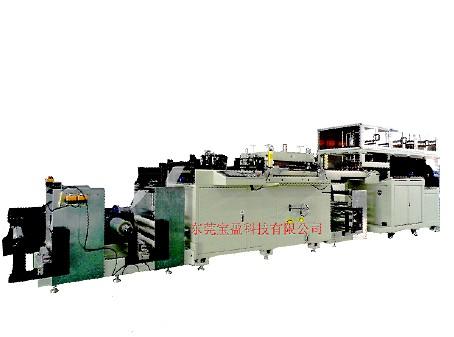

BCQ4550型极片自动冲切碾压除尘机
二、设备综述
本机用于卷状极片（已分条的间隙或连续涂布极片）的极耳成型、极片修圆角和裁断以及极片自动除尘收集。
三、基本功能
1、极片由气涨轴固定，电机驱动主动开卷；
2、具有放卷纠偏功能；
3、具有极片缓存装置；
4、条状色标感应器自动跟随裁切位置；
5、伺服马达驱动送定长；PET膜牵引牵送极片。
6、极片一次次成型：日本进口刀片裁断极片；
7. 具有废料收集装置
8、碾压除尘机构对极片进行除毛刺及粉尘；
9、机械手自动将极片放入料盒；
10、人机界面控制，速度参数可调。
四、主要技术参数
1、具体尺寸
代号 范围（mm） 精度(mm) 具体值(mm)
W 40～400 ±0.2（间隙涂布由来料保证，连续涂布由该设备保证）
H 80～450 ±0.2（连续涂布由来料保证，间隙涂布由该设备保证）
2、材料规格：
极片料卷最大尺寸：φ450
纸筒内径：φ76.2（3英寸）
集流体厚度：铜箔：9-12μm 铝箔：15-18μm
极片厚度：正极：0.1 ～0.25mm ;负极：0.1 ～0.25mm
极片收料误差：±0.5mm
蛇形弯误差：±0.1mm/m
3、涂布形式：□ 间隙涂布 □ 连续涂布
4、毛刺控制：Vh ≤12μm；Vk ≤50μm；
5、机器性能
1、极片纠偏功能 放卷纠偏
2、自动计数，模具管理功能 操作界面显示，参数可调
3、自动报警提示功能 三色灯报警；操作界面显示
4、刀模寿命 可以连续冲切8万次以上，冲切毛刺在0.01-0.02mm
5、设备生产速度 ≥30-35PPM
6、出料方式 自动整齐收集到料盒里
7、料盒容量 1000～1200片
8、产品合格率 ≥98%
9、设备嫁动率 97%
10、其他要求 可自动操作与手动步进操作
五、配套设施
1、设备尺寸：6600mm(L)×1700mm(W)×1750mm(H)；
2、工作电源：220 VAC，单相，约6 KW；
3、压缩空气：0.4～0.7 MPa，φ12气管；
4、重量：约2000 Kg。
