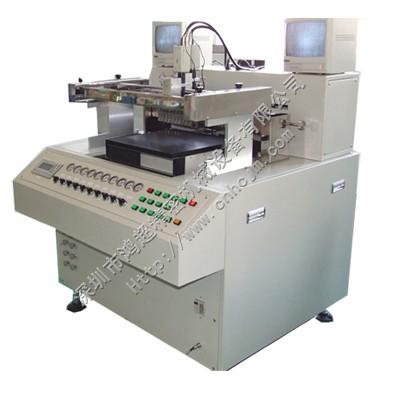

多刀玻璃切割机
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2013年2月3日
多刀玻璃切割机规格书
LHC-Q420-V1型多刀切割机主要应用于LCD制程中玻璃的切割，机器需配对使用，有利于提高效率。该机的主要特点是切割速度快，效率高，对于产量高，批量大的产品。
设备型号：LHC-Q420-V1
技术指标：
上料方式：手工取放玻璃
工作方式：手动/自动
切割尺寸：16”X16”
切割厚度：0.4 -3mm
平台尺寸：420 mmX420mm
前后行程：1-430mm
左右行程：1-180mm
刀架结构： HIWIN导轨带动刀头+气囊上下浮动
定位方式：CCD+同轴光学镜头+CRT
镜头倍数：40倍
平台材质：硬铝合金
平 面 度：+0.02mm
切割速度：50-500MM/S （分10段可调）
爬行速度：分10段可调
左右速度：20MM/S
切割压力： 0-5Kg (可调)
位移精度：300mm+10μm
下 压 量： 细牙调节
刀架下压量：调节螺丝，分辨率0.01mm。
刀头数量：10支
刀压调整：刀头气囊张力
刀压显示： 0-10kg
切割工具：合金刀轮 Φ2.5 XΦ0.8 X 0.65T
控制系统：三菱PLC
数据输入：触摸屏
驱动系统：HIWIN导轨+研磨级滚珠丝杆+AC 富士 伺服电机
电 源：AC 220V 50HZ 功 率： 2000W
机械部分：
空压气源： 6kg/cm2
真 空 源： 自带真空发生器
机身颜色： 金属烤漆
外型尺寸：1155（L）X1100（W）X1700（H）
材料选用： 机身：钢板钣金外壳+喷塑米黄色。
导 轨 座：铸铁基座，防锈喷漆处理。
平 台：LY12硬铝合金，表面黑色阳极化。
传 动：HIWIN导轨 +研磨级滚珠丝杆
电器部分：
1. 伺服电机：富士FUJI
2. PLC模块: 台湾永宏PLC
- 3. 按 钮：AD16上海产，LED光源
气动部分：
1. 升降气缸： 台湾AIRTAC
2. 电 磁 阀： 台湾AIRTAC
3. 调压组件：台湾AIRTACl接触器，
4.空气开关： FUJI LG 施奈德
5.真空发生器：真空度可调, 真空度-690mmHg,耗气量27L/min
