产品概述

         KYN28-12(Z)(GZS1)型铠装移开式交流金属封闭开关柜系额定电压3.6～12kV三相交流50Hz的户内成套配电装置。发电厂送电、电业系统和工矿企业变电所受电、配电，还可以用于频繁启动的高压电动机等。
     本开关柜能满足GB3906、DL404、IEC-298等标准要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电隔离等“五防”功能。

■ 主要特点：
1. 柜体结构采用敷铝锌板经多重折弯组装而成；
2 所有的操作均在关闭状态下进行；
3. 防护等级高，可防止杂物和虫害侵入；
4. 简单有效的“五防”闭锁，防止误操作；
5. 可配用ZN63A及VD4型真空断路器；
6. 更换断路器简单，手车互换性好；
7. 柜体可靠墙安装、柜前维护，减少战地面积；
8. 电缆室空间充裕、可连接多根电缆；
9. 快速接地开关用于接地和回路短路；
10.断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；

■ 使用环境条件：
环境温度：上限+40℃，下限-10℃；
相对湿度：日平均值不大于95%，月平均值不大于90%；
海拔高度：不超过1000m；
饱和蒸汽压：日平均值不大于2.2×10^-3Mpa,月平均值不大于1.8×10^-3Mpa；
地震烈度：不超过8度；
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

□ 主要技术参数：

■ 真空开关柜主要技术参数（表1）

项 目	单位	数 据
额定电压	kV	3.6    7.2    12
额定电流	A	630  1250 1600 2000  2500  3150 4000
额定频率	Hz	50
额定短时耐受电流	kA	16  20  31.5  40  50
额定峰值耐受电流	kA	40  50  63  80  100  125
额定工频耐受电压	极间、极对地	kV	42/1min
断口间		48/1min
额定雷电冲击耐受电压	极间、极对地	kV	75
断口间		85
额定短时持续时间	s	4
防护等级		IP4X

■ 真空断路器主要技术参数（表2）

名 称	单位	数 据
额定电压	kV	3.6    7.2    12
额定电流	A	630  1250 1600 2000  2500  3150 4000
额定短路开断电流	kA	16  20  31.5  40  50
额定短时耐受电流	kA	16  20  31.5  40  50
额定短路关合电流	kA	40  50  63  80  100 125
额定工频耐受电压	极间、极对地	kV	42/1min
断口间	kV	48/1min
额定雷电冲击耐受电压	极间、极对地	kV	75
断口间	kV	85
额定短路持续时间	s	4 (3－VD4断路器)
合闸时间	ms	20≤t≤75
分闸时间	ms	20≤t≤65
额定短路开断电流次数	次	30
机械寿命	次	20000

■ 操动机构主要技术参数（表3）

名称	单位	数值
额定操作电压	分闸线圈	V	DC220/110  AC220/110
合闸线圈
额定操作电流	分闸线圈	WorVA	245
合闸线圈
储能电动机功率	W	50
储能电动机额定电压	V	DC220,110   AC220,110
储能时间	s	≤10

□ 结构说明：

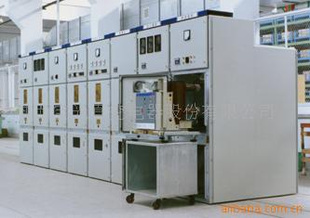

      开关柜由固定的柜体和可抽出部分（手车）两部分组成。柜体外壳和各功能单元的隔板均采用覆铝锌钢板栓接而成。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
  本开关柜可配用ZN63A或VD4型真空断路器手车，可安装成背对背或面对面双排排列。由于开关柜的安装与调试均在上面进行，所以可靠墙安装。

■  外壳与隔板

     开关柜的外壳和隔板是用覆铝锌钢板经过数控机床加工和折弯之后栓接而成，因此，装配好的开关柜能保证结构尺寸的统一性。覆铝锌钢板具有很强的抗腐蚀与抗氧化作用，并且具有比同等钢板高的机械强度。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均独立接地。

■  手车

      手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车、站用变手车等，相同用途的手车具有互换性。手车在柜内有试验/隔离位置和工作位置，每一次位置都设有联锁装置，以保证手车处于以上两位置时不能随便移动。

■  断路器隔离室

      断路器隔离室内安装了特定的轨道供手车移动。断路器在试验位置与工作位置之间移动时，隔离活门自动打开或关闭，保证工作人员不触及带电体。手车可在柜门关闭的情况下被操作，通过观察窗可看到手车在柜内所处的位置，同时看到手车上的任何标志。

■  母线小室

      主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定。全部母线采用热缩绝缘套管塑封。

■  电缆隔离室

     充裕的电缆室不但可以连接多根电缆，而且在后壁上可安装电流互感器、接地开关、避雷器等。

■  继电器室

     继电器室内板和面板可安装控制、保护元件，计量、显示仪表、带电监测指示器等二次元件。

■  联锁装置

      开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全：
接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动
只有断路器手车可靠定位在试验位置或工作位置时，方可操作
手车在工作位置时，二次插头被锁定不能拔出
接地开关关合时，手车不能从试验位置移至工作位置
接地开关仅在手车处于试验位置时才能被操作
     二次插头与手车位置的联锁：手车只有在试验位置时，二次插头才能插入或解除；手车处于工作位置时，由于机械联锁作用，二次插头被锁定，不能解除。

■  接地装置

    在电缆室内，单独设有10×40mm²的接地母线，在母线能贯穿相邻各柜，与柜体良好接触。

□ 订货须知：

定货时用户需提供下列技术资料：
1. 主接线方案编号及单线系统图、排列图、平面布置图；
2. 二次回路接线原理图、端子排列图。
3. 开关柜内的电子元件的型号、规格、数量；
4. 主母线分支母线的规格、材质；
5. 备品、备件的名称及数量；
6. 特殊要求同厂方协商。
