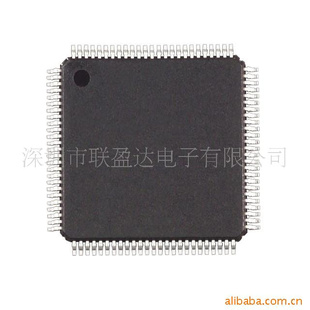

Atmega16-16AU,Atmega16L-8AU引脚图

•高性能，低功耗的AVR ® 8位微控制器
•先进的RISC结构
- 131条指令 - 大多数单时钟周期执行
- 32个8位通用工作寄存器
- 全静态工作
- 高达16 MIPS的吞吐量为16兆赫
- 片2周期乘法器
•高耐久性的非挥发性记忆片段
- 16K字节在系统自编程闪存程序存储器
- 512字节的EEPROM
- 1K字节内部SRAM
- 写/擦除周期：10,000 Flash/100，000的EEPROM
- 数据保存：在85 ° C/100年20年在25 ° C（1）
- 可选启动代码段与独立锁定位在系统编程的片上引导程序真正的了解，同时写操作
- 编程软件安全锁
•JTAG接口（IEEE标准。1149.1兼容）接口
- 边界扫描功能根据JTAG标准
- 广泛的片上调试支持
- 闪存，EEPROM，保险丝，并锁定位通过JTAG接口编程
•外设特点
- 两个8位定时器/计数器具有独立预分频器和比较模式
- 1个16位定时器/有独立的预分频器，计数器比较模式，捕获模式
- 实时计数器具有独立振荡器
- 四个PWM通道
- 8通道，10位ADC
8个单端通道
TQFP封装只有7个差分通道
1倍，10倍，或200x中可编程增益差分通道
- 字节为导向的两线串行接口
- 串行可编程的USART
- 主/从SPI串行接口
- 可编程看门狗定时器具有独立的片上振荡器
- 片内模拟比较器
•特殊的处理器特点
- 上电复位和可编程欠压检测
- 内部RC振荡器校准
- 外部和内部中断源
- 六睡眠模式：空闲，ADC噪声降低，电力保存，掉电，待机和扩展待机
•I / O和软件包
- 32个可编程的I / O线
- 40引脚PDIP，44引脚TQFP封装和44针脚QFN / MLF封装
•工作电压
- 2.7 - 5.5V的为ATmega16L
- 4.5 - 5.5V的为ATmega16的
•速度等级
- 0 - 8兆赫ATmega16L
- 0 - 16 ATmega16的兆赫
•电源消耗@ 1兆赫，3伏和25⋅C的ATmega16L
- 活跃：1.1毫安
- 空闲模式：0.35毫安
- 掉电模式：<1微安

产品特点

本公司专销ATMEL-IC系列，以诚信的经商道德为宗旨，以货真价实、供货快捷而取信客户，竭诚为新老客户提供最满意的服务。
