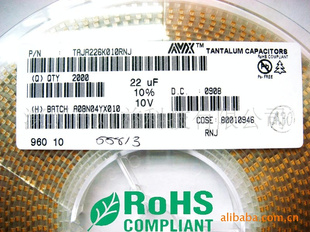

供应AVX钽电容 B 22UF 10V
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月19日
| 品牌 | AVX | 型号 | TAJB226K010RNJ |
| 介质材料 | 钽电解 | 应用范围 | 调谐 |
| 外形 | / | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 无引线 | 允许偏差 | ±10（%） |
| 耐压值 | 10（V） | 标称容量 | 22UF |
| 损耗 | 1/1000 | 额定电压 | 10V（V） |
| 额定电流 | /（A） | | |
产品介绍
本产品是专为表面贴装要求而设计制造的片式固体钽电容器.有S(0805), A, B, C, D, E,V 七种壳号。
与树脂包封产品相比,它具更低的等效串联电阻ESR.适用于自动表面贴装机.
广泛用于尖端军事,电脑,手机等领域.本产品执行EIA 535BAAC 和QC300801,Q/YHC.45-01技术标准。
主要性能
● 使用温度范围：-55℃~ +125℃容量偏差：±20%，±10%。
● 容量系列：0.1μF~1000μF。
● 电压系列：4V~50V。
● 漏电流（20℃）：I0≤0.01CRUR或0.5μA(取大者)。
● 损耗角正切(20℃)：见表1。
● 高低温特性：见表1。
● 气候类别: 55/125/21。
● 寿命试验： 2000小时。
● 可靠性：在85℃、0.1Ω/V串联电阻条件下1000小时失效2%的置信度。
表 1 |
容量 (μF) | 容量变化（%） | 损耗最大值（%） | 漏电流最大值 | -55℃ | +85℃ | +125℃ | -55℃ | +20℃ | +85℃ | +125℃ | +85℃ | +125℃ | ≤1.0 | -10 | +10 | +12 | 6 | 4 | 6 | 6 | 10 I0 | 12.5 I0 | 1.5-68 | -10 | +10 | +12 | 10 | 6 | 10 | 10 | 10 I0 | 12.5 I0 | ≥100 | -10 | +10 | +12 | 12 | 8 | 12 | 12 | 10 I0 | 12.5 I0 |
|
外形尺寸：
壳号 | EIA / IECQ | L | W | H | P | TW |
S | 2012 | 2.0±0.2 | 1.2±0.2 | 1.2±0.2 | 0.5±0.3 | 1.2±0.1 |
A | 3216 | 3.2±0.2 | 1.6±0.2 | 1.6±0.2 | 0.8±0.3 | 1.2±0.1 |
B | 3528 | 3.5±0.2 | 2.8±0.2 | 1.9±0.2 | 0.8±0.3 | 2.2±0.1 |
C | 6032 | 6.0±0.3 | 3.2±0.3 | 2.5±0.3 | 1.3±0.3 | 2.2±0.1 |
D | 7343 | 7.3±0.3 | 4.3±0.3 | 2.8±0.3 | 1.3±0.3 | 2.4±0.1 |
E | 7343 | 7.3±0.3 | 4.3±0.3 | 4.0±0.3 | 1.3±0.3 | 2.4±0.3 |
V | 7361 | | | | | |
产品特征
电容器的额定电压、降额电压、浪涌电压、标称容量和壳号 |
额定电压(V)
Rated Voltage | 4.0 | 6.3 | 10.0 | 16.0 | 20.0 | 25.0 | 35.0 | 50.0 |
降额电压(V)
Rated Derating | 2.5 | 4.0 | 6.3 | 10.0 | 13.0 | 16.0 | 23.0 | 33.0 |
浪涌电压(V)
+85℃
Surge Voltage | 5.0 | 8.0 | 13.0 | 20.0 | 26.0 | 32.0 | 46.0 | 65.0 |
浪涌电压(V)
+125℃
Surge Voltage | 3.4 | 5.0 | 9.0 | 12.0 | 16.0 | 20.0 | 26.0 | 38.0 |
标称容量(uF)
+85℃
Capacitance | 壳号 | (标准型 / 缩小型) |
0.1 | | | | | S | | A | A |
0.15 | | | | | S | | A | B/A |
0.22 | | | | | S | | A | B |
0.33 | | | | | S | | A | B |
0.47 | | | | S | S | A | B/A | C |
0.68 | | | S | S | A/S | A | B | C |
1.0 | | A/S | A/S | A/S | A | B/A | B | C |
1.5 | S | A/S | A/S | A/S | B/A | B | C/B | D/C |
2.2 | S | A/S | A/S | B/A | B/A | B | C | D |
3.3 | A/S | A/S | A/S | B/A | C/B | C | D/C | D |
4.7 | A/S | A/S | B/A | B/A | D/C | C | D/C | E |
6.8 | A/S | B/A | B/A | C/B | D/C | D/C | D | |
10 | B/A | B/A | B/A | C/B | D | D/C | D | |
15 | B/A | B/A | C/B | C | D | D | E | |
22 | B/A | B/A | C/B | D/C | D | D | E | |
33 | C/B | C/B | D/C | D/C | D | E | | |
47 | C/B | C/B | D/C | D/C | E/D | | | |
68 | D/C | D/C | D | D | E | | | |
100 | D/C | D/C | D | D | | | | |
150 | D/C | E | E | E | | | | |
220 | D/C | E | E | E | | | | |
330 | D | E | E | | | | | |
470 | E | | | | | | | |
