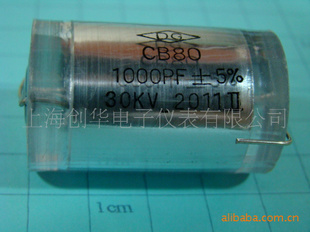

CB80型高压聚苯乙烯电容器

产品简介：


该产品为非密封箔式结构，具有耐电压高，体积小等特点。适用于电子设备中的滤波、倍压等直流，脉动电路中。对额定直流工作电压

大于等于20KVDC的产品，必须浸灌在不含有芳香族的纯净的矿物油或硅橡胶等绝缘材料中使用。

执行标准：SJ1239-77

主要技术性能

序号         项目                    性能要求

 1     使用温度范围          -10℃～+55℃

 2     额定电压UR            10KVDC～30KVDC

 3     电容量允许偏差        ±5% ±10% ±20%

 4     绝缘电阻                 200000MΩ

 5     耐电压                    10KVDC～20KVDC 1.5UR

                                     ≥25KVDC 1.2UR

 6 耐久性                      55℃施加UR96h,恢复24h后

                                  电容量变化率：

                                   △C/C≤±（2.5%+3PF）

                                  绝缘电阻：

                                  不小于第四项规定的50%

额定电压    标称容量             电容器外形尺寸（mm）
(KVDC)       (PF)      长度（max） 外径(max)  引线外径  引线长度

  10      180-1000      40                 17       0.6±0.05   30±5

  10       1500-2200   40                 22       0.8±0.05   30±5

  15       180-1000     40                 20       0.6±0.05   30±5

  15       1500            40                 25       0.8±0.05   30±5

  15       2000-2200   40                 30       0.8±0.05   30±5

  20       180-1000     47                 24       0.8±0.05   30±5

  20       1500            47                 27       0.8±0.05   30±5

  20       2000-2200   47                 31       0.8±0.05   30±5

  30       390-470       47                 26       0.8±0.05   30±5

  30       560-680       47                 28       0.8±0.05   30±5

  30       820-1000     47                 32       0.8±0.05   30±5

  30       1200-1500   57                 36       0.8±0.05   30±5

  30      1800-2200    57                 42       0.8±0.05   30±5

注：该产品可根据用户的需要，生产本标准以外的其他尺寸非标准产品，但最大外径尺寸不得超过50mm,长度尺寸不得超过57mm，

产品尺寸结构可参照上表（有体积要求时，签订合同时请注明）
