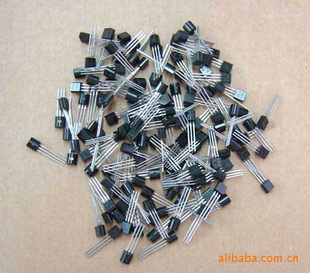

供应三极管 2SC1815
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月18日
| 品牌 | 国产 | 型号 | 2SC1815 |
| 应用范围 | 功率 | 功率特性 | 小功率 |
| 频率特性 | 低频 | 极性 | NPN型 |
| 结构 | 点接触型 | 材料 | 硅(Si) |
| 封装形式 | 直插型 | 封装材料 | 塑料封装 |
| 截止频率fT | 80（MHz） | 集电极最大允许电流ICM | 2（A） |
| 集电极最大耗散功率PCM | 4（W） | 营销方式 | 现货 |
| 产品性质 | 热销 | | |
Amplifier Applications
Driver Stage Amplifier Applications
High voltage and high current: VCEO = 50 V (min),
IC
= 150 mA (max)
Excellent hFE linearity : hFE (2) = 100 (typ.)
at VCE = 6 V, IC = 150 mA
: hFE (IC = 0.1 mA)/hFE (IC = 2 mA)
= 0.95 (typ.)
Low noise: NF = 1dB (typ.) at f = 1 kHz
Complementary to 2SA1015 (O, Y, GR class)
Maximum Ratings (Ta 25°C)
Characteristics Symbol Rating Unit
Collector-base voltage VCBO 60 V
Collector-emitter voltage VCEO 50 V
Emitter-base voltage VEBO 5 V
Collector current IC 150 mA
Base current IB 50 mA
Collector power dissipation PC 400 mW
Junction temperature Tj 125 °C
Storage temperature range Tstg 55~125 °C
