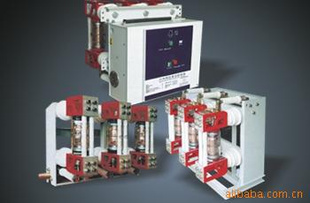

ZN28-12系列户内高压真空断路器

当前价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日

共有 80 条同类“未分组”产品信息

上一条 …37 383940 41 42 43 44 45 …下一条

详细信息

品牌	九康	型号	ZN28-12系列户内高压真空断路器
极数	2P	额定频率	50（Hz）
灭弧方式	真空断路器	机械寿命	1（万次）
产品认证	ISO9001

[概述]
　　ZN28-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准，该产品总体结构为开关本体与操动机构为一体安装和开关本体与操动机构分离安装两种型式．一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG-1A(Z),XGN2A10(Z)等。
　　该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构

[使用环境条件]
a、周围空气温度：上限＋40℃,下限-15℃；
b、海拔高度：≤1000m（若需增高海拔，则额定绝缘水平相应提高）；
c、振幅：地震烈度不超过8度；
d、空气相对温度日平均值不大于95％，月平均值不大于90％；
e、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

[主要技术参数]

序号	项目	单位	参数
20KA	25KA	31.5KA	40KA
1	额定电压(KA)	kV	12
2	额定电流(A)	A	630，1000，1250	12501600	1250 1600 2000 2500	1600 2500 3150
3	额定短路开断电流	kV	20	25	31.5	40
4	额定短路开合电流(峰值)	KA	50	63	80	100
5	额定峰值耐受电压电流	KA	50	63	80	100
6	4S额定短时耐受电流	KV	20	25	31.5	40
7	额定绝缘水平	工频耐压(额定开断开后)	kV	42(断口48)
冲击耐压(额定开断开后)	75(断口85)
8	额定操作顺序		分…0.3s…合分…180s…合分
9	机械寿命	次	10000
10	额定短路开断电流开断次数	次	30	20
11	操动机构额定合闸电压(直流)	V	110,220	220
12	操动机构额定合闸电流(直流)	A	71	128
13	操动机构额定分闸电压(直流)	V	110,220
14	操动机构额定分闸电流(直流)	A	3.0,1.5
15	触头开距	mm	11±1
16	超行程(触头弹簧压缩长度)	mm	4±1
17	三相分\\合闸不同期性	ms	≤2
18	触头合闸弹跳时间	ms	≤2
19	平均分闸速度(刚分6mm高)	m/s	1.2±0.3
20	平均合闸速度	m/s	0.6±0.2
21	分闸时间	最高操作电压下	s	≤0.06
最低操作电压下	≤0.08
22	合闸时间	s	≤0.2
23	各相主回路电阻	μΩ	≤40	≤20
24	动静触头允许磨损累积厚度	mm	3
25	油缓冲器缓冲行程	mm	10

型号	数据	代号	20KA 25KA 31.5KA	40KA
a	230	227±1
b	600	690
c	707	842
d	560	652
e	293	342
f	227±1	227±1

额定电流	20kA25kA31.5kA	40kA
代号	a	b	a	b
数据	250	610	275	690
