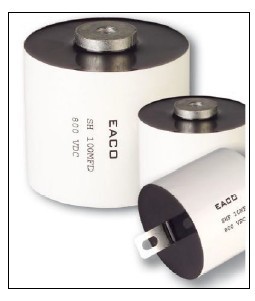

供应EACO电容SHA系列 DC-Link电容
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | EACO | 型号 | SHA |
| 介质材料 | 有机薄膜 | 应用范围 | DC-LINK |
| 外形 | 圆柱形 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 轴向引出线 | 允许偏差 | ±0.5（%） |
| 等效串联电阻(ESR) | 1.4－4.1（mΩ） | 标称容量 | 15－500（uF） |
| 额定电压 | 500－1100（V） | | |
| SHA系列DC-Link电容器（可以替代电解电容） |
| | | | | |
| 电机驱动、牵引、混合动力车、大功率转换、逆变焊机、 |
| 逆变电源之 DC滤波、直流链应用。 | | |
| | | | | |
| 高纹波电流，1.5倍过压能力 | | |
| 高电压，不用串联处理 | | | |
高有效电流处理能力，长寿命。
| | |
| 材料特性 | | | | |
| | | | |
| 封装: | 阻燃塑胶带外包，环氧树脂封装，符合(UL94V-0 )标准. |
| | (可按客户需求定制特殊规格) | |
| 电气特性 | | | | |
| 电容量: | 15 to 500μF, 参考表格数据 | |
| 额定电压: | 500 to 1100 Vdc | | |
| | | | | |
| 耐电压: | 1.5Ur (DC)测试条件 10s，t 25±5℃，1Min |
| 工作温度: | -40~+85℃ |
GENERAL TECHNICAL CHARACTERISTICS
Reference standards : IEC 61071-60068
Dielectric : Polypropylene film
Construction : Dry construction, filled by solid resin,
Non-inductive type
Coating : Polyester tape wrapping, UL94V0 resin end fill
ELECTRICAL CHARACTERISTICS
Operating temperature range(case) : - 40 to + 85 ℃
Capacitance : 15 to 500μF
Rated Voltage : 500 to 1100 Vdc
Tolerance : ± 5% ± 10%
Dissipation factor: ≤2×10-3 Measured at 1000±20 Hz 25±5℃.
Life expectancy : 100,000 hours at Un and 70 ℃
TEST METHODS AND PERFORMANCES
Test voltage between terminals : 1.5xUn for 10s at 25 ℃
Test voltage terminal to case : 3 KV 50Hz for 60 sec
Insulation resistance (C*Ri) : ≥ 5000 s
