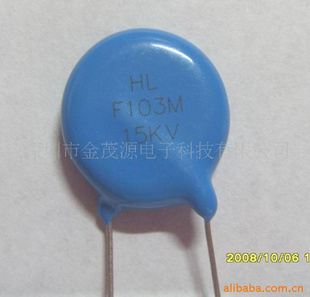

超高压陶瓷电容103M/15KV
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | TDK | 型号 | 103M/15KV |
| 介质材料 | 陶瓷(瓷介) | 应用范围 | 滤波 |
| 外形 | 圆柱形 | 功率特性 | 大功率 |
| 频率特性 | 超高频 | 调节方式 | 固定 |
| 引线类型 | 同向引出线 | 允许偏差 | ±20（%） |
| 耐压值 | 3000（V） | 标称容量 | 0.01 |
| 损耗 | 0.03 | 额定电压 | 15000（V） |
| 额定电流 | 3（A） | | |
1.特点及用途(FEATURES & APPLICATIONS)
超高压型圆片陶瓷电容器具有较宽的直流额定电压范围和宽的电容量范围,适用于高压电源的滤波电路、电视机 和显示器的高压电路中.
2.技术指标(SPECIFICATIONS)
电容量C和介质损耗或品质因素测试条件 25℃,1Vrms,1MHz (Ⅰ类)1KHz (Ⅱ类)
使用温度(operating temperature) -25℃~+85℃
额定电压(rated voltage) 4~15KVDC
介质损耗(tgδ)或品质因素(dissipation factor)
Y5P、Y5U、Y5V:tgδ≤2.0%
BN: tgδ≤0.5%
Y5R: tgδ≤0.2%
SL、YL:Cr<30pF,Q≥400+20C;Cr≥30pF,Q≤1000.
绝缘电阻(insulation resistance)(IR) IR≥10000MΩ(500VDC)
耐电压(voltage proof) 1.5Ur
温度特性(temperature characteristic) SL、YL、Y5P、Y5U、Y5V、BN、Y5R
