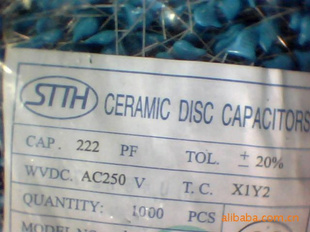

Y1 222M250vAC JNC
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | JNC | 型号 | 222M 250vAC |
| 介质材料 | 陶瓷(瓷介) | 应用范围 | 安规 |
| 外形 | 圆片形 | 功率特性 | 大功率 |
| 频率特性 | 超高频 | 调节方式 | 固定 |
| 引线类型 | 同向引出线 | 允许偏差 | ±20（%） |
| 耐压值 | 250（V） | 标称容量 | 0.0022uf |
| 额定电压 | 250（V） | 额定电流 | 1（A） |
X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰；
X电容采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。
Y电容－－－有高压瓷片的。Y型电容连接在相线与地线之间。为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。一般地，Y电容应连接到噪声干扰较大的导线上；
Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身安全.
X安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV SW { {
X2 ≤2.5kV IY-F 6bXV
X3 ≤1.2kV }_.T.S@;9e
Y安规电容安全等级 绝缘类型 额定电压范围
Y1 双重绝缘或加强绝缘 ≥ 250V
Y2 基本绝缘或附加绝缘 ≥150V ≤250V
Y3 基本绝缘或附加绝缘 ≥150V ≤250V
Y4 基本绝缘或附加绝缘 <150V
X电容抑制差模干扰
Y电容抑制共模干扰
