商品详细

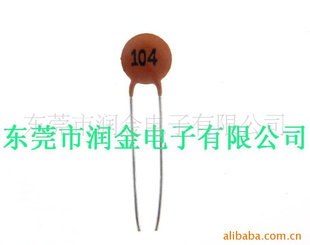

供应DVD用高频陶瓷电容500V 104Z(图)

当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日

共有 23 条同类“未分组”产品信息

上一条…101112131415161718…下一条

详细信息

品牌 正品 型号 CC1 DCC
介质材料 陶瓷(瓷介) 应用范围 调谐
外形 圆片形 功率特性 小功率
频率特性 高频 调节方式 固定
引线类型 径向引出线 允许偏差 -20~80（%）
耐压值 500（V） 标称容量 1 ~ 10000 pF
额定电压 500（V）（V）

直径5.5MM-6MM  脚距5MM-6MM

高频陶瓷电容(TEMPERATURE COMPENSATING DIELECTRIC TYPE)


1.特点及用途(FEATURES & APPLICATIONS)

　　 高频陶瓷电容，又称温度补偿型陶瓷电容。该类电容器的电容量随温度改变呈线性变化，适用于调谐回路和需要补

　　 偿温度效应的电路中。

2.技术指标(SPECIFICATIONS)

电容量(capacitance) 0.5pF～1000pF
电容量允许偏差(capacitance tolerance) C(±0.25pF),D(±0.5pF),J(±5%), K(±10%)
温度系数(temperature coefficient) NP0,N750,SL
使用温度(operating temperature) -25℃～85℃
额定电压(rated voltage) 50～160,500VDC
耐电压(voltage proof) 2.5Ur
品质因素(quality factor)(Q) C≥30pF,Q≥1000；C<30pF,Q≥400+20*C
@ 1MHz,1±0.2Vrms,25℃
绝缘电阻(insulation resistance)(IR) IR≥10000MΩ @ 25℃,the rated voltage
测试电压(testing voltage) 3 times the rated voltage

3.电容量对照表(CAPACITANCE CHART)

额定电压（VDC） 产品尺寸 电容温度系数组别 引线尺寸
直径 厚度 CH（NP0） UJ（N750） SL（P100～N1000） 间距 直径
Dmax Tmax 电容量
范围(pf)		 素子
尺寸		 电容量
范围(pf)		 素子
尺寸		 电容量
范围(pf)		 素子
尺寸
50～160 5.0 3.0 0.5～47 4718 22～56 4718 20～130 4718 2.5±0.8 0.40±0.05
5.5 51～56 5218 62～82 5218 150～220 5018
6.0 62～82 5618         5.0±1.0 0.45±0.05
6.5 85～100 6218 85～120 6018 250～270 6018
7.0 110～130 6818 100～130 6518 300～360 6518
7.5     180 7018 390～430 7018
8.5 140～150 7518 200～220 7818 470～500 7818
9.0 180～200 8418     510～560 8318 0.53±0.05
10.0 220～270 9518     620～680 9518
10.5         750～820 9818
11.0 300～330 10818     1000 10518
500 5.5 4.0 0.5～33 4825 18～40 4825 18～120 4825 5.0±1.0 0.45±0.05
6.0 36～56 5525     120～180 5525
6.5         200～220 6825
7.5         230～270 7825 0.53±0.05
9.0         300～390 8325
电容量允许偏差

小于10pf，±0.25pf，±0.5pf；大于或等于10pf，±5%，±10%


包装方式 散装，编带

4.Ⅰ类温度补偿型瓷介电容器温度特性表

代码 电容器温度特性 标称电容量
组别 温度系数 0.5～2pF 2.1～3.9pF 4.0～9.9pF >10pF
温度系数允许偏差（25℃～85℃）
C0 NP0 0 K（±250） J（±120） H（±60） G（±30）
S1 N033 -33 K（±250） J（±120） H（±60） G（±30）
U1 N075 -75 K（±250） J（±120） H（±60） G（±30）
P2 N150 -150 K（±250） J（±120） H（±60） G（±30）
R2 N220 -220 K（±250） J（±120） H（±60） G（±30）
S2 N330 -330 K（±250） J（±120） H（±60） H（±60）
T2 N470 -470 K（±250） J（±120） J（±120） H（±60）
U2 N750 -750 K（±250） J（±120） J（±120） J（±120）
P3 N1500 -1500 K（±250） K（±250） K（±250） K（±250）
R3 N2200 -2200 L（±500） L（±500） L（±500） L（±500）
S3 N3300 -3300 L（±500） L（±500） L（±500） L（±500）
T3 N4700 -4700 M（±1000） M（±1000） M（±1000） M（±1000）

SL:可使用从P100至N1000的任何Ⅰ类材料(不规定允许偏差) .

SL:Any Class Ⅰmaterial from P100 to N1000 may be used ( no tolerance specified )

YL:N3300(S3L)
