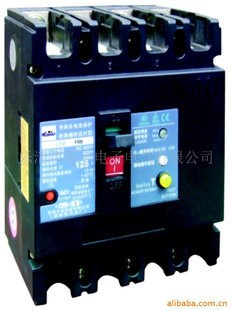

◇适用范围 WBM1L系列漏电断路器(以下简称断路器)，是采用国际先进设计、制造技术研制、开发的新型断路器。其额定绝缘电压为690V，适用于 交流50Hz、额定工作电压400V、额定工作电流至630A的电路中作不频繁转换之用，断路器具有过载、短路和欠电压保护装置，能保护线路和电源设备不受损坏。还可以对过电流保护不能检测出的长期存在的接一故障提供保护。断路器外形尺安装尺寸与WBM1L系列断路器同壳架等级产品完全相同。断路器按其额定极限短路分断能力(Icu) 的高低分为：M型（较高分断型）、H型（高分断型）二类。该断路器具有体积该断路器具体有 体积小、分断高、飞弧短、抗振动等特点。 ◆ 本断路器可垂直安装(即竖装)、亦可水平安装(即横装)。 ◆ 本断路器产品执行下列标准：IEC60947-1及GB/T14048.1总则IEC60947-2及GB/T14048.2低压断路器及附录B带剩余电流保护的断路器。 额定电流(In)A：225,250,315, 350,400； ◇外形尺寸和安装尺寸 断路器可提供板前接线、板后接线、插入式接线、其外形尺寸、安装尺寸与WBM1系列断路器同壳架电流等级产品完全 相同。 ◇使用与维护 ◆ 断路器各种特性由制造厂整定，用户在使用中不可随意调整； ◆ 断路器的额定剩余动作电流和断开时间，用户可根据实际需要进行调整（专业人员进行）；在主电路通电状态下，对额定剩余动作电流型式为非延时型的断路器，手按模拟剩余电流动作试验按钮应即脱扣。对延时型，手按试验按钮且保护所调的延时间值，断路器才脱扣。 ◆ 断路器漏电脱扣后，面板上漏电指示按钮向外突出； ◆ 断路器不容许下进上出（倒进线）； ◆ 若使用在单相回路中，连接线应设置在A、C相上； ◆ 耐压试验及绝缘电阻的测试：因断路器内设有电子元器件，耐压试验、绝缘电阻的测试，只能在相对地之间进行，相间不能进行上下、述测试； ◆ 在用户遵守保管和使用条件下，从制造厂发货之日起，不超过18个月，断路器封印完好，产品如因制造质量问题发生损坏或不能正常使用时，制造厂负责无偿更换和修理。 ◇订货须知 用户在订货时，必须注明断路器的型号、规格、所配附件，剩余电流动作时间（即：非延时型、延时型）。若订货欠电 压脱扣器和分励脱扣器时，应注明工作电源（或控制源）的电压值。 ◆ 例1：如订WBM1L-100M三极，电动机保护用，额定电流为50A，剩余动作电流动作时间为延时型，带转动手柄操作机构，分励脱扣器（AC400V），板后接线20台。即写为订WBM1L-100MZ/3310，In=50A，剩余动作电流时间为延时型，分励脱扣器AC400V，板后接线20台。 ◆ 例2：如订WBM1L-225M四极，配电保护用，额定电流160A，剩余动作电流动作时间为非延时型，动作值为30/100/500，中性极（或N极）B型，板前接线10台，即写为订WBM1L-225M/4310B，In=160A，非延时型20台。
