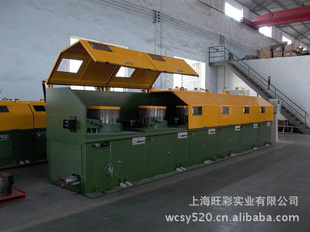

药芯焊丝粗拉/精拉机组
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月11日
粗拉机组组成：560拉丝机、张力架、收线机；
精拉机组组成：工字轮放线机、张力架、400精拉机组、张力架、抛光箱、卷拔机、工字轮收线机。
机组功能及控制方式：
药芯焊丝专用拉丝机粗拉、精拉机组均采用PLC数据处理和变频器PID调节，使拉丝机主机快速响应，确保高速拉拔的稳定性，同时可实现任何卷筒的跳转，在点动穿丝过程中可实现任意卷筒组合运行。并且采用触摸屏作为拉拔参数输入和运行数据实时显示的操作界面，可对拉拔工艺管理数据、设备运行数据实现实时监测，另外速度匹配的级联设计，确保了运行的稳定可靠，具有压缩率自动计算、到重量自动停机、断丝保护、安全保护、操作及维修帮助等功能。同时可控制预处理线启停，每个卷筒处均设有操作按钮和脚踏开关，并设有独立的操作控制台，操作简单方便。另外机组采用密闭抽风设计，确保工作环境洁净；流畅的焊丝走向，降低了药芯焊丝的弯曲程度，有效地减少了漏粉。可使药芯焊丝一次精拉成型。整机具有行业先进水平。
拉丝卷筒采用ZG45喷涂碳化钨，硬度ＨＲＣ＞６０，表面做镜面抛光，不仅坚硬耐磨，而且不损伤焊丝表面，耐磨性好。锥度设计合理，保证不跳丝、不乱线。
药芯焊丝拉丝机机组技术参数表：
序号 | 型号规格 | WCYX560 | WCYX450 | WCYX400 |
1 | 卷筒直径mm | 560 | 450 | 400 |
2 | 最大进线强度Mpa | ～1300 |
3 | 拉拔道次 | 6 | 6 | 11 |
4 | 最大进线直径mm | φ4.6 | φ4.6 | 2.8 |
5 | 最小成品直径mm | 2.8 | 2.8 | 0.8 |
6 | 最高拉伸速度m/s | ～5 | ～5 | ～15 |
7 | 拉伸功率kW（单台） | 11 | 11 | 7.5 |
8 | 两级传动系统 | 减速器、1级皮带 | 减速器、1级皮带 | 1-2级皮带 |
9 | 模盒 | 间接水冷,安装合理、上下左右可调、设有压线装置，减小线的振动，不易产生花线．可选旋转模盒、粉夹等。 |
10 | 调谐装置 | 调谐辊表面喷涂或Cr12淬火，耐磨损；采用气动反张力调谐，张力恒定可调。 |
11 | 放线方式 | 自动阻尼放线 |
12 | 收线方式 | 变频控制恒张力收线 |
